РЯДКОВАЯ ЖАТКА

валковая жатка, уборочная машина для скашивания зерновых культур, семенников трав и сах. свёклы , формирования скошенной массы в валок и его укладки на поле при раздельной уборке. Валок формируется в виде ленты с преим. продольным расположением стеблей и равномерным распределением колосьев по ширине валка. При скашивании хлебов в р-нах избыточного увлажнения формируют широкие валки, на поверхности к-рых располагаются колосья. Универсальные жатки-хедеры, навешиваемые на самоходные комбайны, используются при раздельной уборке как рядковые жатки, при прямом комбайнировании — как жатки комбайна.

Осн. рабочие органы Р. ж. — режущий аппарат с делителями,мотовило,транспортёры .

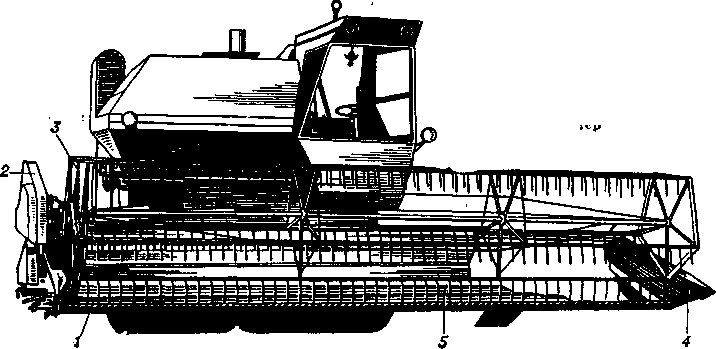

Навесная рядковая жатка ЖВН-6А: 1— режущий аппарат; 2 — привод мотовила; 3 — мотовило; 4 — делитель; 5 — транспортер

Делители отделяют полосу стеблей,срезаемых режущим аппаратом. Для подъёма полёглых стеблей дополнительно применяют стеблеподъёмники (лифтеры). При уборке прямостоящих культур используют мотовило с лопастями, для уборки полёглых хлебов — эксцентриковое грабельное мотовило. Пружинные пальцы мотовила входят в полёглую массу стеблей, поднимают её и удерживают до срезания. На уборке зернобобовых, крупяных культур с сильно перепутанными, цепляющимися стеблями для подъёма их с земли вместо мотовила иногда используют теребильный барабан. Транспортирующие органы Р. ж. (полотняный или ремённо-планчатый транспортёр ) перемещают срезанные растения к выбросному окну в корпусе жатки или выносят их к её краю. В жатке-хедере при прямом комбайнировании скошенная масса транспортируется к приёмной камере молотилки. Положение рабочих органов рядковой жатки регулируют на ходу гидравлическими и другими устройствами.

По способу агрегатирования Р. ж. делятся на навесные, прицепные и самоходные. Навесные жатки агрегатируют с самоходными комбайнами, тракторами или с самоходными шасси. У навесных и самоходных Р. ж. (как правило, фронтальных) жатвенный агрегат при работе движется по скашиваемой полосе, жатвенная часть — впереди комбайна или трактора. Прицепные Р. ж. работают по Г-образной схеме: жатвенная часть — сбоку трактора, движущегося за пределами выполняемого прокоса. В зависимости от вида и урожайности скашиваемых культур, условий уборки и пропускной способности комбайнов, обмолачивающих валки, используют Р. ж. одновалковые, двухвалковые и реверсивные. Одновалковые формируют валок сбоку или в середине прокоса со всей его ширины, двухвалковые — 2 валка на каждом прокосе. Реверсивные Р. ж укладывают валок с первого прокоса у стенки нескошенного хлеба, а второй валок при следующем прокосе укладывается на первый или возле него, формируя общий валок с двух смежных прокосов. Характеристика применяемых в СССР Р. ж. приведена в таблице. Р. ж., как правило, обслуживается комбайнером или трактористом. За рубежом широкое распространение получили самоходные Р, ж. Принцип работы тот же, что у навесных жаток.
